DLZ4系列電磁離合制動器是一種組合式多功能產品，主要用于機械傳動系統中，可在主動部分運轉情況下，對負載實現起動和制動兩種功能，還可配上專業的電源控制裝置，對負載實現高精度起、停、控制，廣泛用于要求高精度的各種機械、印刷機械、電裝機械及膠合板生產線等設備。
離合器在下列條件下能可靠的工作：
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。
5.離合器安裝地點的海拔不超過2000米。
主要性能參數
|
規格
|
額定動力矩 |
靜力矩 |
額定電壓 |
線圈消耗功率 ( 20 ℃ ) |
允許最高轉速 |
|||
|
離合器 |
制動器 |
離合器 |
制動器 |
離合器 |
制動器 |
|||
|
0.5 |
5 |
5 |
5.5 |
5.5 |
|
12 |
12 |
4000 |
|
1 |
10 |
10 |
11 |
11 |
16 |
16 |
4000 |
|
|
2 |
20 |
20 |
22 |
22 |
20 |
20 |
4000 |
|
|
4 |
40 |
40 |
45 |
45 |
25 |
25 |
4000 |
|
|
8 |
80 |
80 |
90 |
90 |
36 |
38 |
3000 |
|
|
16 |
160 |
160 |
175 |
175 |
46 |
45 |
3000 |
|
|
25 |
250 |
250 |
275 |
275 |
50 |
49 |
2000 |
|
|
55 |
500 |
500 |
550 |
550 |
90 |
65 |
61 |
1500 |
|
100 |
1000 |
1000 |
1100 |
1100 |
24 |
66 |
31 |
1500 |

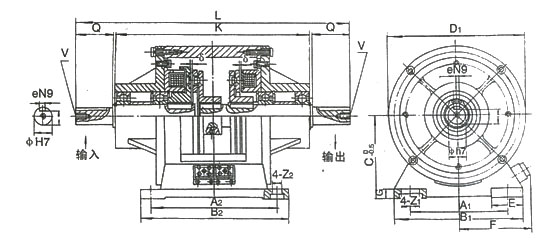

外型與安裝尺寸
|
規格
Size |
A1 |
A2 |
B1 |
B2
|
C
|
D1
|
E
|
F |
G
|
K
|
L |
V |
Z1
|
Z2
|
ф |
Q
|
h
|
e
|
δ
|
|
0.5
|
65
|
90
|
90
|
105
|
65
|
100
|
27.5
|
58
|
10
|
132
|
187
|
M3深8
|
13.5
|
6.5
|
11
|
25
|
8.5-0.10
|
4
|
0.3
|
|
1
|
80
|
110
|
110
|
130
|
80
|
125
|
30
|
66
|
12
|
171
|
236
|
M4深6
|
15
|
9
|
14
|
30
|
11-0.10
|
5
|
|
|
2
|
105
|
135
|
140
|
160
|
90
|
150
|
35
|
81
|
15
|
210
|
295
|
M6深11
|
20
|
11
|
19
|
40
|
15.5-0.10
|
6
|
|
|
4
|
135
|
160
|
175
|
185
|
112
|
190
|
42
|
98
|
15
|
270
|
376
|
24
|
11
|
24
|
50
|
20-0.20
|
8
|
||
|
8
|
155
|
200
|
200
|
230
|
132
|
230
|
45
|
110
|
18
|
362
|
490
|
28
|
14
|
28
|
60
|
24-0.20
|
8
|
0.5
|
|
|
16
|
195
|
240
|
240
|
270
|
160
|
290
|
47
|
129
|
20
|
448
|
616
|
M10深17
|
28
|
80
|
33-0.20
|
10
|
|||
|
25
|
240
|
290
|
290
|
320
|
185
|
340
|
60
|
155
|
22
|
490
|
684
|
M10深17
|
30
|
14
|
50
|
90
|
44.5-0.20
|
14
|
|
|
100
|
336
|
344
|
440
|
404
|
227
|
464
|
84
|
225
|
22
|
472
|
700
|
--
|
22
|
50
|
120
|
44.5-0.20
|
14
|
||
